Ürün ayrıntıları:
|
| Toplam direnç: | 5K Ω-2MΩ | Toplam direnç toleransı: | ±%20(1mΩ±%30'dan fazla) |
|---|---|---|---|
| Anma gücü: | B:0.08W B:0.04W dışında | dayanma gerilimi: | AC 500V'de 1 dakika veya daha fazla |
| Direnç Koniği: | ABC | maksimum çalışma voltajı: | B:100V AC dışında B:150V AC |
| Yalıtım direnci: | DC 500V'de 50MΩ'den fazla | çete hatası: | ses kontrolü için-40~0dB≤3dB |
| Rotasyon ömrü: | 15000 devir | Başvuru: | Ses yükseltici ses ayarı potansiyometresi |
| Vurgulamak: | 12mm Döner Potansiyometre,Karbon Film 100k Ses Kontrolü 6 Pin,Çift Döner Potansiyometre 100kv |
||

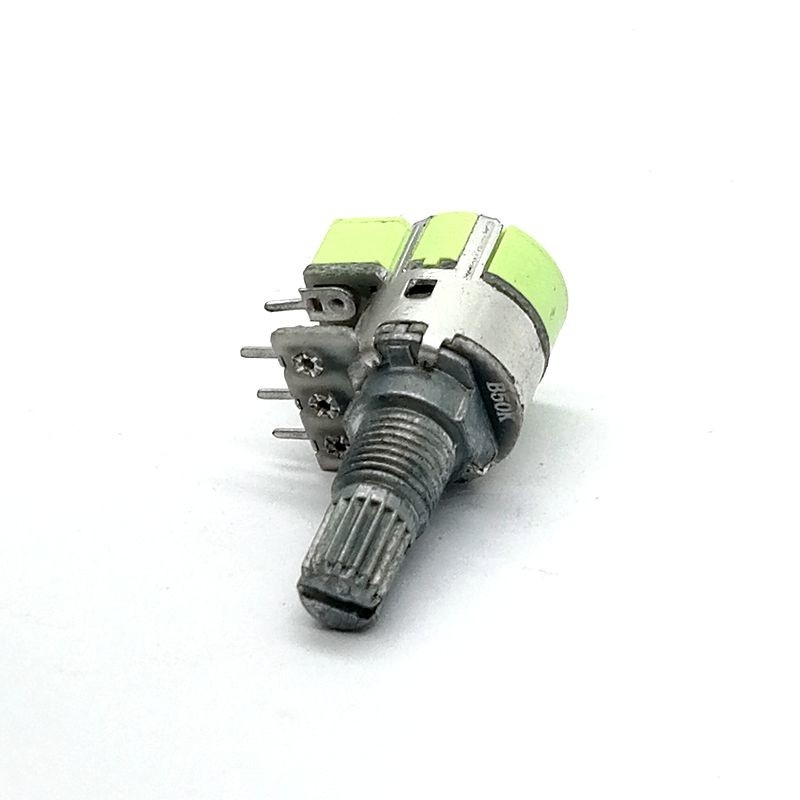

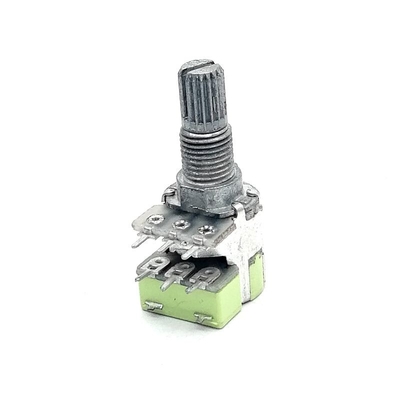

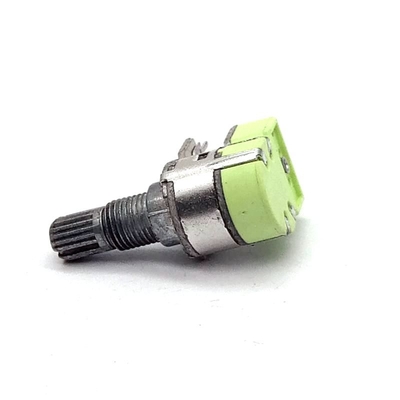

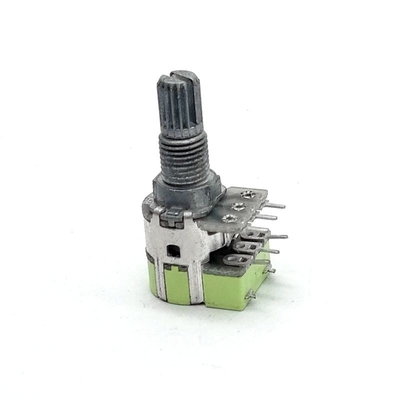

12mm çift anahtarlı fiberglas karbon film ses yükseltici ses ayarı için 8 pinli döner potansiyometre
Ürün Açıklaması
Potansiyometrenin ana parametresi, nominal direnç, nominal güç, çözünürlük, kayma gürültüsü, direnç, aşınma direnci, sıfır direnç ve sıcaklık katsayısı değerinde değişiklik özelliğine sahiptir.
1) Anma gücü
Potansiyometrenin iki sabit ucunda izin verilen maksimum güç kaybı, potansiyometrenin nominal gücüdür.Kullanımda, nominal gücün orta musluğun ve sabit ucun gücüne eşit olmadığına dikkat edilmelidir.Potansiyometrenin anma gücü, atmosferik basınç 87~107kPa olduğunda, regülasyonun anma sıcaklığının uzun süre altında, sürekli yük yerinin tüketmesine izin verdiği maksimum gücün altında olduğunda, dc veya ac devresinde olduğunu gösterecektir.Anma güç serisi sargılı ve açılmamış potansiyometreler.
2) Nominal direnç
Direnç serisine benzer bir seride ürün üzerinde işaretlenen nominal direnç değeri.
3) İzin verilen hata seviyesi
Ölçülen direnç değeri ile nominal direnç değeri arasındaki hata aralığı, farklı doğruluk derecelerine göre ±%20, ±%10, ±%5 olabilir.Hassas potansiyometreler %0,1'e kadar doğrudur.
4) Direnç değiştirme kuralı
Sürgülü levha kontağının direnç değeri ile dönüş Açısı (veya kayma hareketi) arasındaki değişim ilişkisini ifade eder.Bu değişim ilişkisi herhangi bir fonksiyon formu olabilir, yaygın olarak kullanılan doğrusal, logaritmik ve ters logaritmik (üssel).Kullanımda, lineer potansiyometre voltaj bölücü için uygundur;Ters logaritmik (üssel) potansiyometre, radyo, kaydedici, kayıt oynatıcı, televizyon ses kontrolörü için uygundur.Tamir ederken aynı tür ürünü bulamazsanız düz çizgi ile değiştirebilirsiniz ancak logaritmik tip ile değiştirmemelisiniz.Logaritmik potansiyometreler sadece ton kontrolü için uygundur
Ürün Çizimi
Şartname
|
kalem
|
değer
|
|
Model numarası
|
R121SG-2A1-B50K-JD
|
|
Tip
|
Döner Potansiyometre
|
|
Anavatan
|
Çin
|
|
|
Guangdong
|
|
Marka adı
|
TQ
|
|
teknoloji
|
karbon filmi
|
|
Rezistans
|
5KΩ~2MΩ
|
|
Direnç Toleransı
|
±%20(1MΩ±%30'dan fazla)
|
|
Anma gücü
|
B:0.08W B:0.04W dışında
|
|
Maks.Çalışma gerilimi
|
B:100V AC dışında B:150V AC
|
|
Çalışma sıcaklığı
|
-20℃~+70℃
|
|
Marka
|
R121SG-2A1-B50K-JD
|
|
Güç (Watt)
|
B:0.08W B:0.04W dışında
|
|
Hoşgörü
|
±20%
|
|
Çap
|
12 mm
|
|
Dahili Anahtar
|
Döner, DPDT
|
|
döndürme
|
300°±5°
|
|
Dirençli Malzeme
|
Karbon
|
|
Sonlandırma Stili
|
bilgisayar pimi
|
|
Burç Dişi
|
M7 x 0.75
|
|
Mil Boyutu
|
0,236" (6,00 mm)
|
|
Toplam dönüş açısı
|
300°±5°
|
|
DÖNME TORK
|
2~20 MN.m(20~200gf.cm)
|
|
Dönme Durdurucu gücü
|
0,5Nm(5kgf.cm)
|
|
İtme çekme gücü
|
70N(7kgf)
|
|
Mil kolu yalpalaması
|
0,75*L/30MM-ppMAX.
|
|
Toplam direnç
|
5K Ω-2MΩ
|
|
Toplam direnç toleransı
|
±%20(1MΩ±%30'dan fazla)
|
|
Anma gücü
|
B:0.08W B:0.04W dışında
|
|
dayanım gerilimi
|
AC 500V'de 1 dakika veya daha fazla
|
|
Rotasyon ömrü
|
15000 devir
|
Paketleme ve Teslimat
Her parti ürünün üretiminden sonra, ürünlerin resimlerini müşteriye sağlayacağız.Teslimattan sonra, takip numarasını aldığımızda müşteriyi hemen bilgilendireceğiz ve müşteri, ürünlerin alındığını onaylayana kadar paket nakliyesini takip edeceğiz.Satış sonrası hizmeti, teslimattaki hasarı destekliyoruz, yeni ürünlerin müşterilere daha sonra yeniden gönderilmesini destekliyoruz.
Dongguan TianQian Electronics Co., Ltd. 2008 yılında kurulmuş olup, Döner Potansiyometre, Kayar Potansiyometre, Ayak Anahtarı, Bant Anahtarı, AC Anahtarı, Sensör, Kodlayıcı, Dokunma Anahtarı ve Konnektörler gibi yüksek hassasiyetli bileşenlerin tasarımı, geliştirilmesi ve üretiminde uzmanlaşmıştır. .Ürünler Kısılabilir Aydınlatma, Ses Mikseri, Ev Aletleri, Otomobil, Multimedya, Ses Ekipmanları, Enstrüman, Oyuncaklar, Havacılık Modeli ve İletişim Ekipmanlarında yaygın olarak kullanılmaktadır.3.000 metrekarelik bir fabrika binası alanımız var.Ar-Ge ekip üyelerimiz, bileşen endüstrisinde 20 yıldan fazla deneyime sahiptir.Dünya çapındaki müşterilerden gelen yüksek kalite talebini karşılamak için, yıllık üretim kapasitesinin %80'inden fazlasını üretebilen otomatik üretim hatlarını yaygın olarak kullanıyoruz.JVC, Brother, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax ve GGEC...vb.'nin ana tedarikçisi olmamızdan gurur duyuyoruz.Tutarlı kurumsal ilkeler "Mükemmellik Çalışması" ve "Kalite Güvencesi" ile, her iki tarafın da karşılıklı yarar ilişkisi kurabileceğini ve bir kazan-kazan durumu yaratabileceğini umuyoruz.
Başvuru
Bu tip potansiyometrenin iki terminal kontağı vardır ve bunların arasına yarım daire şeklinde düzgün bir direnç yerleştirilir.Cihaz ayrıca, döner bir düğme ile iliştirilmiş kayar bir kontak aracılığıyla dirence bağlanan bir orta terminale sahiptir.Düğmeyi çevirerek, yarı dairesel direnç üzerindeki kayan kontağı hareket ettirebilirsiniz.Gerilim, bir direnç ucu kontağı ile kayan kontak arasında alınır.Potansiyometre kısaca POT olarak da adlandırılır.POT, bir akünün şarj voltajını ayarlamak için trafo akü şarj cihazlarında da kullanılır.Pürüzsüz voltaj kontrolünün gerekli olduğu daha birçok döner tip potansiyometre kullanımı vardır.
Ürünler yaygın olarak kullanılmaktadır: nesnelerin interneti, havacılık modeli, OA işlem makinesi, bilgisayar çevresi, elektronik oyuncaklar, oyun, araba görüntüsü, elektrikli el aletleri, interkom, ev aletleri, ev sineması, ayarlanabilir aydınlatma ve tıbbi ekipman, aletler ve diğer alanlar
Atölye
Gördüğünüz gibi fabrikamız manuel üretim kontrol hattına ve otomatik ekipman üretim hattına ayrılmıştır.
Otomatik ekipman kullanılarak büyük miktarlarda mal üretilebiliyorsa, maliyet düşecektir.
Küçük bir mal grubuysa, manuel üretimi de kullanabiliriz, ilgili maliyet artacaktır.
SSS
S: Bu öğe için MOQ'unuz nedir?
C: Minimum Sipariş Adedi 1000'dir, ancak her zaman esnektir.
S: Bazı örnekler alabilir miyim?
A: Tabii, Örnek sipariş mevcuttur.
S: kurşun zamanı ne olacak?
A: mevduat alındıktan sonra 7-10 gün.
S: ödeme koşulları?
A: Ticaret Güvencesi, T/T, kredi kartı, western union, nakit, Money Gram, Paypal
S: Ürünüm nakliye sırasında hasar gördü mü?
C: Parçalarımız nakliye sırasında hasar görmemesi için özenle paketlenir.Herhangi bir hasar varsa, size yenisini göndereceğiz
